Всем привет, сегодня вы узнаете чем отличаются типы блокировок дифференциала

Блокировки дифференциала различаются по принципу работы, степени блокировки, способу управления и конструктивным особенностям. Они предназначены для устранения проблемы пробуксовки при разном сцеплении колёс с поверхностью и повышения проходимости автомобиля

По степени блокировки

• Полная блокировка. Позволяет передавать всё усилие от двигателя на колесо, сохраняющее сцепление с поверхностью. Может включаться как вручную, так и автоматически.
• Частичная блокировка. Позволяет автомобилю двигаться, пока разница в сцеплении колёс с поверхностью не превысит определённого предела. Срабатывает только автоматически.

Степень блокировки характеризуется коэффициентом блокировки — отношением усилия на колесе, сохраняющем контакт с поверхностью, к усилию на буксующем колесе. У симметричного свободного дифференциала коэффициент равен единице.

По способу управления

• Принудительные блокировки. Включаются и выключаются водителем по необходимости, обычно кнопкой из салона. В выключенном состоянии дифференциал работает как обычный открытый.
• Автоматические (самоблокирующиеся, LSD — Limited Slip Differential). Срабатывают автоматически при возникновении разницы в скорости вращения колёс. Не обеспечивают 100% жёсткой связи, а лишь частично «зажимают» дифференциал.
• По конструкции
• Кулачковые блокировки. Обеспечивают постоянную полную блокировку, лишь в поворотах на небольшой скорости зубцы могут прощелкнуться относительно друг друга, разрешая одному из колёс «забегать» вперёд. Рекомендуются для профессиональных спортсменов.

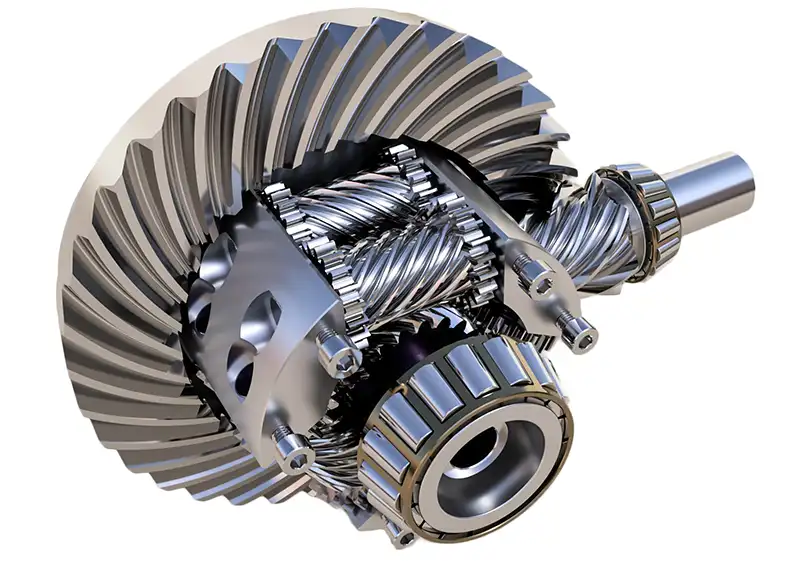

• Червячные (косозубые) блокировки. Используют принцип трения в парах винтовых шестерён. При разном вращении валов «червяки» сдвигаются и упираются в корпус дифференциала, обеспечивая за счёт трения вращение обоих валов. Наиболее распространённый механизм — Torsen. Срабатывает быстро и точно, но сложнее по конструкции.
• Дисковые блокировки. Применяют фрикционные диски. При разном вращении валов крутящий момент на вторую ось передаётся за счёт сил трения.
• Вязкостные (вискомуфты). Трение возникает в специальной жидкости. Практически не применяются в качестве межколёсной блокировки из-за инерционности и громоздкости.
• По месту установки
• Межколёсная блокировка. Устанавливается в редуктор переднего или заднего моста и связывает левое и правое колёса. Борется с диагональным вывешиванием.
• Межосевая блокировка. Устанавливается в раздаточную коробку на полноприводных автомобилях и жёстко связывает переднюю и заднюю оси, распределяя момент между ними.
• Дополнительные различия
• По типу привода для принудительных блокировок: пневматические (с подачей сжатого воздуха от компрессора), электромагнитные (с срабатыванием при подаче напряжения 12 В на соленоид), механические (с тросиковым приводом).
• По влиянию на управляемость: некоторые типы блокировок могут ухудшать управляемость, особенно на скользких покрытиях или при резких поворотах.
• По ресурсу: ресурс зависит от типа блокировки (например, дисковые изнашиваются, винтовые — почти вечны).
• Выбор типа блокировки зависит от условий эксплуатации автомобиля, типа покрытия, режима использования и других факторов.

Характеристики дифференциалов автомобилей BMW

Дифференциалы в автомобилях BMW эволюционировали от механических систем с вязкостными муфтами до электронных решений с фрикционными муфтами и интеграцией с системами управления устойчивостью. Основные характеристики зависят от поколения системы полного привода и модели автомобиля.

Ранние системы (до 2003 года)

Первое поколение (1985–1992, модели E30 325iX, E34 525iX):

• Межосевой дифференциал планетарного типа распределял крутящий момент в соотношении 37% на переднюю ось и 63% на заднюю.
• Блокировка межосевого и заднего межколёсного дифференциалов осуществлялась с помощью вязкостных муфт (вискомуфт). При проскальзывании колёс вискомуфта увеличивала усилие сдвига силиконовой жидкости, что позволяло передать до 80% крутящего момента на ось с лучшим сцеплением.
• Передний дифференциал не имел функции блокировки.

Второе поколение (с 1991 года):

• Распределение крутящего момента при нормальном движении — 36:64.
• Межосевой дифференциал блокировался многодисковой муфтой с электромагнитным управлением, задний межколёсный — многодисковой муфтой с электрогидравлическим управлением.
• Возможность перераспределения крутящего момента между осями и колёсами в пределах от 0 до 100%.

Третье поколение (с 1999 года, например, на BMW X5):

• Распределение крутящего момента при нормальном движении — 38:62.
• Межосевой и межколёсные дифференциалы свободного типа.
• Электронная имитация блокировки межколёсных дифференциалов через систему динамического контроля устойчивости (DSC), которая притормаживает буксующие колёса.

Система xDrive (с 2003 года)

Основные характеристики:

• Межосевой дифференциал заменён на электронно-управляемую фрикционную муфту (PTU).
• По умолчанию крутящий момент распределяется в соотношении 40:60 (в пользу задней оси).
• Система способна передавать до 100% крутящего момента на любую ось, но полная передача на переднюю ось возможна только при полном отсутствии сцепления у задних колёс.
• Муфта управляется серводвигателем, который преобразует вращательное движение в осевое, сжимая или разжимая фрикционы.
• В большинстве моделей используются открытые дифференциалы спереди и сзади, а перераспределение момента между колёсами на оси осуществляется через электронную блокировку (EDLC), которая подтормаживает буксующее колесо.

Особенности конструкции:

• В кроссоверах (например, X3, X5) используется цепной привод раздаточной коробки, в седанах — шестерёнчатый из-за ограниченного пространства.
• Система интегрирована с DSC (Dynamic Stability Control), которая анализирует данные датчиков (скорость вращения колёс, положение руля, ускорение и др.) и корректирует распределение момента.
• В моделях на переднеприводной платформе (X1, 1 серия, 2 серия Active Tourer) используется система Haldex, которая по умолчанию передаёт 100% крутящего момента на передние колёса, а на задние — только при пробуксовке передних.

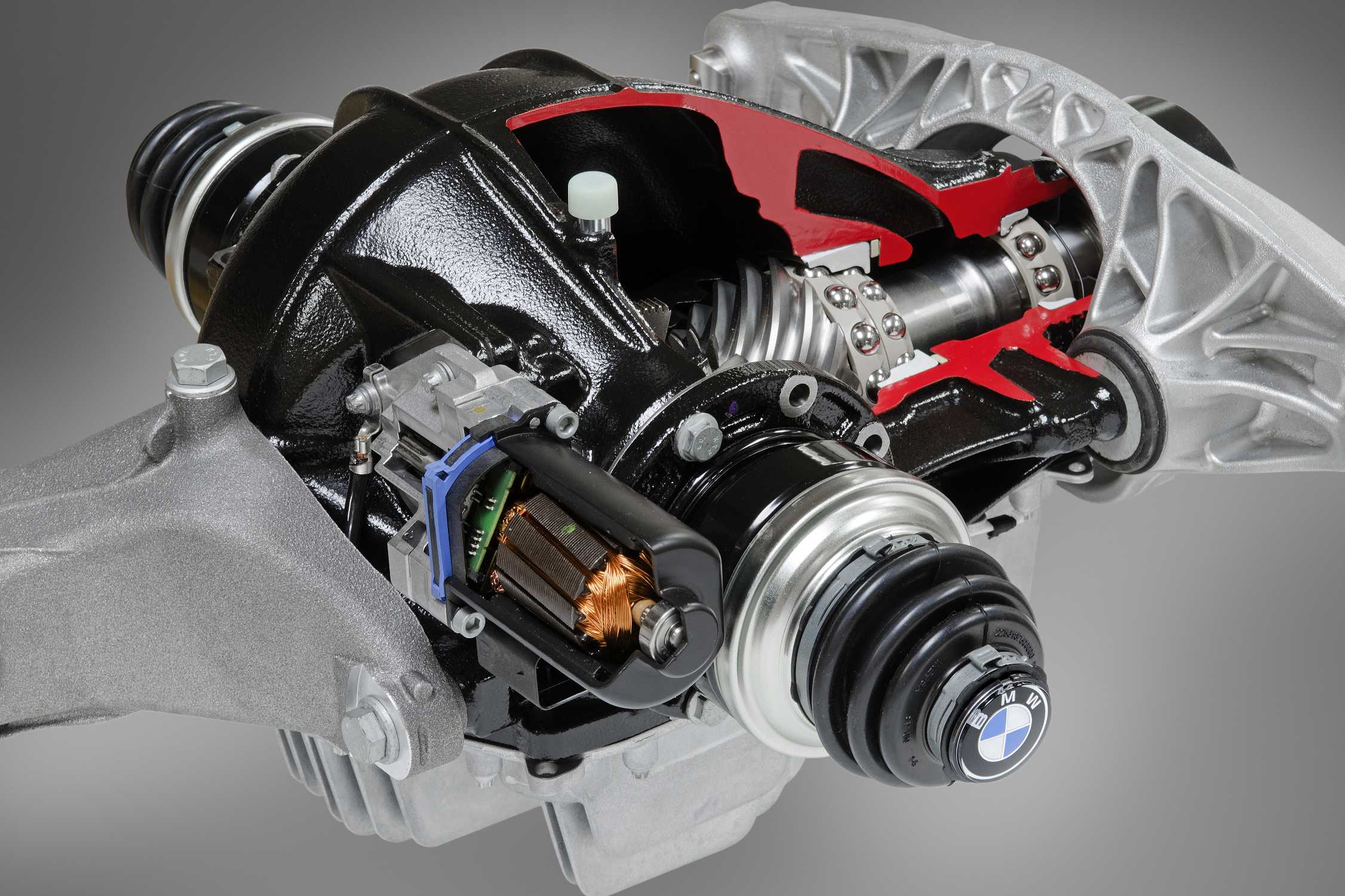

Dynamic Performance Control (DPC)

Это модернизированная версия xDrive, впервые представленная на BMW X6 2008 года.

• Может распределять крутящий момент не только между осями, но и между двумя колёсами на задней оси.
• Использует блок сцепления и планетарную передачу внутри дифференциала для перегрузки колеса или оси.
• Применяется на некоторых моделях X5 M и X6 M.

M xDrive

Модифицированная версия для моделей M (M3, M4, M5, M8).

• Смещает фокус на задний привод, сохраняя преимущества полного привода.
• В режиме 4WD Sport позволяет задним колёсам немного проскальзывать перед передачей мощности на передние.
• В некоторых моделях доступен режим 2WD, при котором передняя ось полностью отключается, и 100% мощности передаётся на заднюю ось.

Преимущества системы xDrive

• Переменное бесступенчатое распределение момента между осями.
• Мгновенная реакция на изменение дорожных условий благодаря электронному управлению.
• Интеграция с системами DSC, DTC (Dynamic Traction Control), HDC (Hill Descent Control) и другими.
• Возможность настройки поведения системы в зависимости от режима движения и модели автомобиля.

Таким образом, эволюция дифференциалов BMW отражает переход от механических решений к электронным системам с гибким управлением, что позволило улучшить управляемость, безопасность и адаптивность к различным дорожным условиям.
